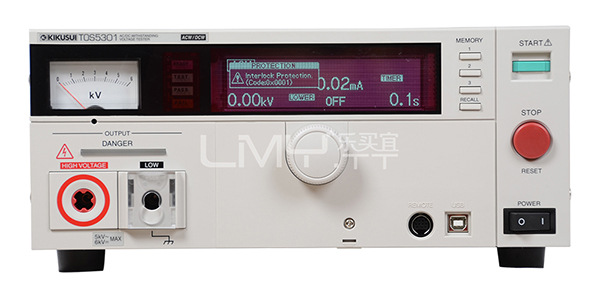

KIKUSUI 日本菊水 TOS5301 耐壓絕緣測試儀

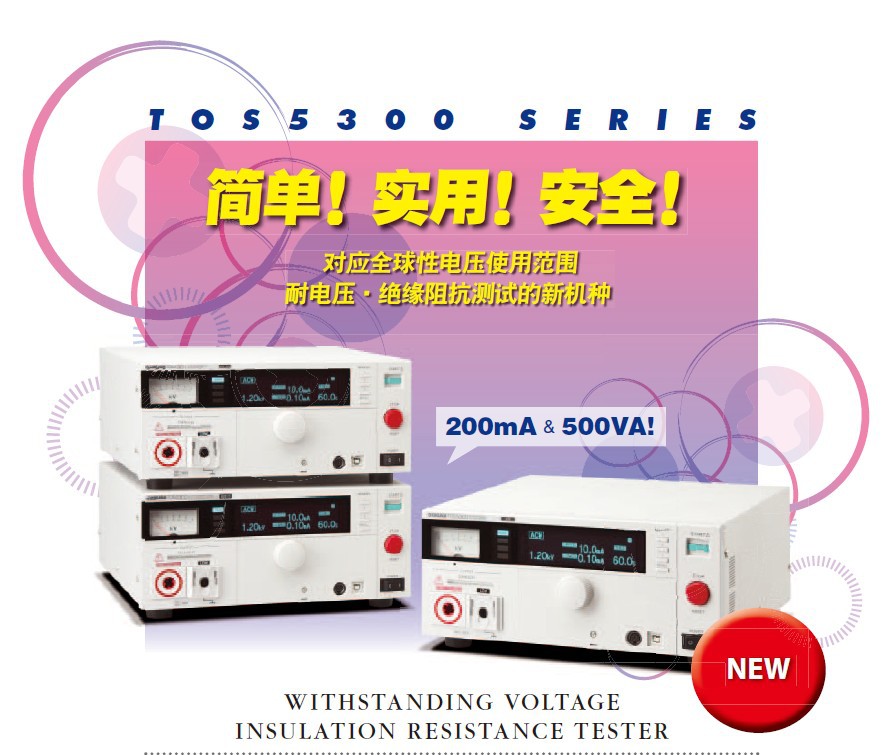

TOS5300系列
耐電壓絕緣阻抗測試儀 之 TOS5301
實現高穩定輸出的PWM放大器方式5kV／100mA(500VA）的交流耐電壓測試
6kV／大輸出50W的直流耐電壓測試儀(TOS5301）
25V～1000V(7檔位）、500V以上，大達5.00GO的絕緣電阻測試
±1.5%。f reading的高精度測量(電壓表500V以上、電流表1mA以上時）上升時間／下降時間控制
鍵盤鎖定＆操作部保護搭載USB連接口
「TOS5300系列」是對電器產品必須進行安全確保4項測試中的耐電壓測試，絕緣阻抗測試的測試儀器。輸出為5kV/100mA（AC），6kV/10mA（DC），基于在IEC，EN，UL，VDE，JIS等各國安全規定或電器產品安全法的要求之上，可對電子器械，電子部品進行耐電壓/絕緣阻抗測試。還有，采用了xin研發的開關放大器，使測試電壓的安定性更高。因為不受AC輸入端電壓和頻率變化的影響，可保持安定的輸出電壓，所以在電源環境不安定的區域也可進行安定，安心的測試。 裝備有充實的對應各式各樣用戶要求的機能。這是一款基于操作性·實用性·安全性·低價格為一體，性價比高的新機種。
TOS5301 產品特長與功能
工作時間的縮短
生產性的提高！
可設定從0.1s開始的測試時間。高安定性
搭載新開發的高效率PWM開關放大器！
不受AC電源的變動影響，可輸出安定的高電壓?？砂残牡卦陔娫醋儎虞^大的地區使用，進行高信賴性的測試。（輸入電壓變動率±0.3%）
可以對施加電壓進行時間控制
搭載輸出電壓的上升時間/下降時間的控制！
對應規格測試，以及防止對被測物產生不良影響。
追求更高的安全性和便利性
控制部輸出端子的全面改良！
輸出端子無突起物，裝備有新型LOW端子還對操作面板安裝有保護蓋等，追求生產現場的高安全性和便利性。
TOS300系列的數據取得(免費軟件)
“Data Acquisition for TOS5300”是一種能夠統計和管理本公司TOS5300系列耐電壓測試儀試驗結果的軟件。使用“Data Acquisition for TOS5300”后，可輕而易舉地完成數據的存儲、檢索、印刷等各項操作，并可便于經由PC執行和停止試驗。
[OS] Windows7/Vista/ XP
對應范圍的輸入電壓
可對應性使用范圍！
不受輸入電源變化的影響，即可在海外工廠使用。
可選擇輸出頻率！
不依存輸入側電源的環境。可提供50Hz/60Hz頻率的安定測試電壓。輕量緊湊
提高工作效率！
重量約15Kg，比以前的產品輕40%
※TOS5300和TOS8870A的比較
KIKUSUI 日本菊水 TOS5301 耐壓絕緣測試儀 主要技術參數
型號 | TOS5300 | TOS5301 | TOS5302 | |||||
AC 輸出部 | 輸出范圍 | 0.05 kV ～ 5.00 kV | ||||||
設定精確度 | ±（2 % of set ＋ 20 V）［ 無負載時］ | |||||||
設定范圍 | 0.00 kV ～ 5.50 kV | |||||||
設定分辨率 | 10 V STEP | |||||||
大額定輸出 *1 | 500 VA（5 kVI100 mA） | |||||||
大額定電壓 | 5 kV | |||||||
大額定電流 | 100 mA［ 輸出電壓 0.5 kV 以上］ | |||||||
變壓器容量 | 500 VA | |||||||

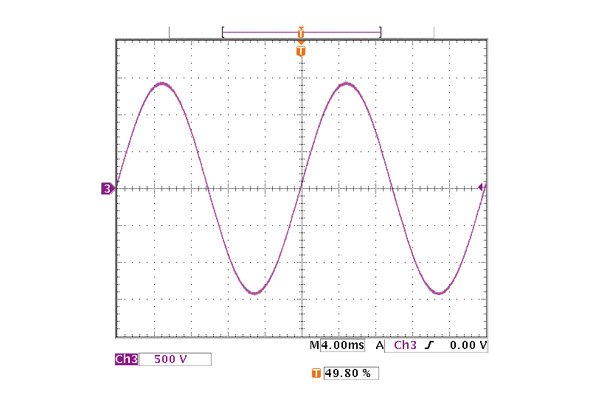

輸出電壓波形* 2 | 正弦波 | |||||||
失真率 | 輸出電壓 0.5 kV 以上 ：3 % 以下（無負載時及純電阻負載時） | |||||||
頻率 | 50 Hz I 60 Hz | |||||||
精確度 | ±0.5 %（電壓上升過程中除外） | |||||||
電壓變動率 | 10 % 以下（大額定負載→ 無負載） | |||||||
輸入電壓變動 | ±0.3 %（5 kV 無負載時，電源電壓 90 V ～ 250 V） | |||||||
短路電流 | 200 mA 以上（輸出電壓 1.0 kV 以上） | |||||||
輸出方式 | PWM 開關方式 | |||||||
DC 輸出部 | 輸出范圍 | / | 0.05 kV ～ 6.00 kV | / | ||||
設定精確度 | ±（2 % of set ＋ 20 V）［ 無負載時］ | |||||||
設定范圍 | 0.00 kV ～ 6.20 kV | |||||||
設定分辨率 | 10 V ST P | |||||||
大額定輸出 1 | 50 W（5 kV I 10 mA） | |||||||
大額定電壓 | 6 kV | |||||||
大額定電流 | 10 mA | |||||||
波形 (TYP值） | 5 kV 無負載時 | 50 Vp－p | ||||||
大額定負載 | 100 Vp－p | |||||||
電壓變動率 | 3% 以下（大額定負載 → 無負載） | |||||||
短路電流（TYP 值） | 40 mA（6 kV 輸出時） | |||||||
放電功能 | 測試結束時，實施強制放電 （放電電阻 125 kO） | |||||||
開始電壓（Start Voltage） | 可以將耐電壓測試時的開始電壓設為設定電壓的 50 % | |||||||
限制電壓值（Limit Voltage） | 可以設定測試電壓設定的上限基準值 AC: 0.00 kV ～ 5.50 kV、DC: 0.00 kV ～ 6.20 kV | |||||||
輸出電壓監視功能 | 輸出電壓超過設定值（±350V）時，切斷輸出，實施保護動作 | |||||||
電壓表 | 模擬 | 標尺 | 6 kV AC/DC f.s | |||||
精確度 | ± 5 % f.s | |||||||
指示 | 平均值響應I有效值j度 | |||||||
數字 | 測量范圍 | 0.000 kV ～ 6.500 kV AC/DC | ||||||
顯示 | 口 . 口口口 kV | |||||||
精確度 | V < 500 V ：±（1.5 % of rdng＋ 20 V）、V ≧ 500 V ：±1.5 % of rdng | |||||||
響應 | 真實有效值（響應時間 50 ms） | |||||||
鎖定功能 | 將測試結束時的測量電壓值在 PASS、FAIL 期間中進行鎖定 | |||||||
電流表 | 數字 | 測量范圍 | AC: 0.00 mA ～ 110 mA | AC: 0.00 mA ～ 110 mA DC: 0.00 mA ～ 11 mA | AC: 0.00 mA ～ 110 mA | |||
顯示i ＝ 測量電流 | i < 1 mA | 1 mA ≦ i < 10 mA | 10 mA ≦ i < 100 mA | 100 mA ≦ i | ||||
口口口 μA | 口 . 口口口 mA | 口口 . 口口 mA | 口口口 . 口 mA | |||||
精確度 3 | 1.00 mA ≦ i ：±（1.5 % of rdng）、i < 1.00 mA ：±（1.5 % of rdng ＋ 30 μA） | |||||||
響應 | 真實有效值（響應時間 50 ms） | |||||||
鎖定功能 | 將測試結束時的測量電壓值在 PASS 期間中進行鎖定 | |||||||
TOS5301一般技術規格
型號 | TOS5301 | ||
顯示 | VFD：256 x 64 dots＋4 STATUS顯示 | ||
備份電池壽命 | 3年（25℃時） | ||
環境 | 設置場所 | 室內、海拔2000 m以下 | |
規格保證范圍溫度I濕度 | 5 C～35℃I 20 % RH～80 % RH（無凝露） | ||
動作范圍溫度I濕度 | 0 C～40℃I 20 % RH～80 % RH（無凝露） | ||
保存范圍溫度I濕度 | －20 C～70℃I 90 % RH以下（無凝露） | ||
電源 | 公稱電壓范圍（許容電壓范圍） | 100 Vac～240 Vac（90 Vac～250 Vac） | |
消耗功率 | 無負載時（READY） | 100 VA以下 | |
額定負載時 | 大800 VA | ||
容許頻率范圍 | 47 Hz～63 Hz | ||
絕緣電阻（ACLINE -機殼之間） | 30 MΩ以上（500 Vdc） | ||
耐電壓（ACLINE -機殼之間） | 1390 Vac、2秒鐘時間、20 mA以下 | ||
接地連續性 | 25 Aac I 0.1Ω以下 | ||
安全性*1 | 符合以下的指令及規格的要求事項 低電壓指令2006/95/EC、EN61010－1 Class I Pollution degree 2 | ||
電磁符合性（MC）*1、* 2 | 符合以下的指令及規格的要求事項 EMC指令2004/108I/EC、EN61326-1、EN61000-3-2、EN61000-3-3 ［適用條件］連接到本產品的電纜及電線全部使用3 m以下的產品使用高電壓測試導線TL31－TΩS，未在測試儀以外放電的狀態 | ||
外形尺寸（大寸） | 320（330）W×132（150）H×350（420）D mm | ||
重量 | 約14 kg | ||
附件 | 電源線1根I高電壓測試導線（TL31－TΩS）1組（紅黑各1根、帶線夾、1.5 m）D－SUB25P插頭1個裝配式I高電壓危險標簽1張I使用操作說明書1冊 | ||

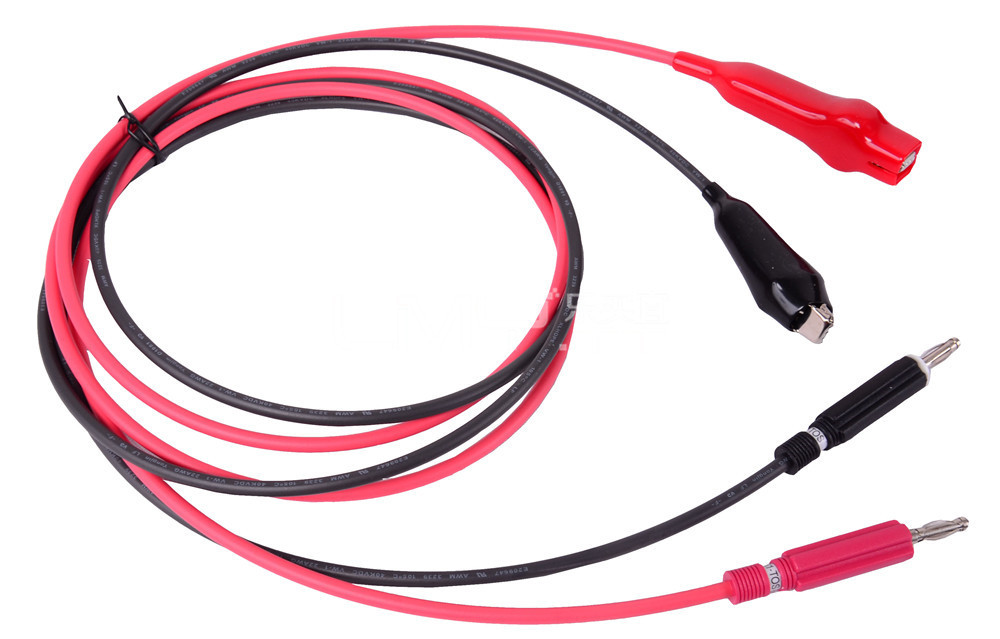

TOS5301 標配附件圖片
