美國泰克Keithley 2260B系列可編程直流電源概述

使用360W、720W 或1080W Series 2260B 可編程DC 電源，提供多種電壓 和電流。有12 種版本可供選擇，支持30V、80V、250V 或800V 的電壓輸出。 360W 型號可以輸出36A、13.50A、4.50A 或1.44A 的電流，720W 型號可以輸 出72A、27A、9A 或2.88A 的電流，1080W 型號可以輸出108A、40.50A、13.50A 或4.32A 的電流。范圍這么廣泛的輸出電壓和電流與多種可供選擇的接 口相結合，使得Series 2260B 特別適合用于多種應用，包括研究和設計、質量控制和生產測試。

美國泰克Keithley 2260B系列可編程直流電源 360W/720W/1080W 直流電源產品特點：

● 360W、720W 和1080W 三種版本，支持高達800V 的電壓和高達108A 的電流

● 可編程電壓或電流上升時間和下降時間，防止涌入電流損壞低阻抗負載

● 恒流優先模式，在為L(zhǎng)ED 供電時減少電壓和電流過沖

● 可編程內部電阻，仿真電池輸出

● 模擬控制接口、USB 接口、LAN接口或選配GPIB 接口可供選擇，實現自動控制

● 在一個標準機架寬度中放入六臺寬71mm 的360W 儀器、三臺寬142mm 的720W 儀器或兩臺寬214mm 的1080W儀     器，極大限度地減少工作臺和測試系統空間

● 可編程電壓或電流上升及下降時間范圍從 0.1V/s 至 1600V/s，或 0.01A/s 至 216A/s（視型號而定）

● 恒定電流優先級設置

● 可編程輸出電阻

● 模擬輸入控制

● 內部測試序列模式

● 可串聯或并聯配置

● 快速放電能力，1ms 瞬時恢復到負載變化

● 在標準機架寬度中安裝六個 360W、三個 720W 或兩個 1080W 裝置

美國泰克Keithley 2260B系列可編程直流電源 360W/720W/1080W 直流電源產品優勢：

● 防止剛剛接通電源時浪涌電流對低阻抗負載造成破壞。

● 向 LED 供電時減少電壓和電流過沖。

● 允許模擬電池的輸出特性。

● 支持模擬電池如何響應快速變化的負載電流的電壓配置文件，或生成組合式直流輸出電平，并在其上疊加一個交流信號，以測試電路如何響應其直流電源中的噪聲。

● 允許輸出一組電壓電平，在每個電平有不同的時間間隔。可以存儲并重復使用測試序列，以在不同的電平確定DUT性能。

● 當三個裝置并聯時，提供高達 3240W 的功率。

● 大限度地減少自動化測試系統的測試時間。

● 節省工作臺和測試系統機架空間。

美國泰克Keithley 2260B系列可編程直流電源 360W/720W/1080W 直流電源產品應用：

● 環境測試、壓力測試、加速使用壽命測試

● LED 和高功率器件測試

● 汽車測試

● 電池研究和測試

● 生產測試

仿真電池輸出特性

如果想模擬真實供電條件測試您的待測電路，需要保證測試用電源的輸出電阻 與真實供電條件下電源的輸出電阻一致。例如，電池?fù)碛锌勺儍?nèi)部電阻，使用 電池供電的設備將對設備應用一個電壓，這個電壓在經過電池的內部電阻時會 出現電壓下跌。Series 2260B 電源有多種型號，內部電阻可以高達555W，仿 真各種電池化學特點和負載條件。

使用可編程內部電阻，仿真電池的輸出。在這個例子中，Model 2260B-80-13 電源仿真一塊 10V 電池，其內部電阻是0W、0.9W、1.8W 和2.7W。由于經過電池內部電阻的電壓下跌，輸 出端子上得到的電壓從10V 下跌到5.98V。

控制電壓或電流上升時間，降低涌入電流，防止設備損壞

Series 2260B 電源擁有可編程上升時間( 或轉換速率) 控制功能，在電源第yi次開機時，防止可能危險的涌入電流流入低電阻負載。既可以控制電壓上升時 間，也可以控制電流上升時間。通過電壓轉換速率控制功能，800V 電源的電 壓上升時間可以從低速0.1V/s 提高到高速1600V/s。在恒定電流控制下運行時， Model 2260B-30-108 的輸出電流上升時間可以從0.001A/s 低轉換速率提高 到216A/s 樶大值編程。編程電流上升時間會把Series 2260B 電源置入恒定電 流控制優先模式，在這種模式下，電流轉換速率限制著電壓在被測設備(DUT) 中上升的速度。除控制上升時間外，還可以編程下降時間;下降時間的值可以 不同于上升時間的值?？梢跃珔s控制向負載傳送的功率，防止過沖尖峰或過高 的涌入電流，防止損壞元件、模塊或設備，為L(zhǎng)ED 之類的元件生成更加精卻的特性I-V 曲線。

可變轉換速率控制功能，精卻控制電壓上升時間。

靈活快速，適用于自動測試系統

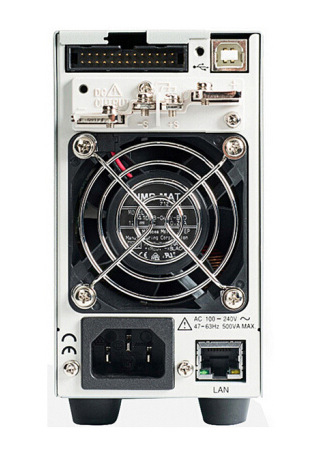

通過USB、LAN 或選配的GPIB 接口，Series 2260B 電源將在任何自動系統 中運行。此外，這些電源擁有模擬控制功能，可以通過外部電壓和電阻控制輸出。 另外，Series 2260B 電源擁有快速放電功能，可以迅速耗散輸出上的電壓。這 些電源還為負載變化提供了1ms 快速跳變恢復時間?？焖俜烹姇r(shí)間與快速瞬態 響應相結合，樶大限度地縮短了自動測試系統中的關鍵測試時間。

創建自定義電壓源波形

內部測試序列模式允許Series 2260B 按設定依次輸出一系列電壓點，并可以 為每個電壓點設置不同的駐留時間?？梢源鎯?chǔ)并重復使用測試序列，確定各種 電壓電平下的DUT 性能。此外，可以使用模擬輸入控制，創建電壓廓線，仿 真電池怎樣對快速變化的負載電流要求做出反應，如大的涌入電流。另外，可 以生成綜合DC 輸出電平，在上面疊加一個AC 信號，測試電路怎樣對DC 電 源上的噪聲做出反應。模擬輸入控制參數可以是電壓輸入，也可以是電阻輸入。 通過這種模擬控制功能，可以生成各種類型的DC 電源信號，在各種條件下測 試電路和器件。

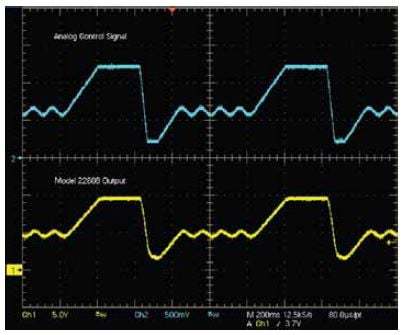

信號發生器( 上圖) 控制2260B，創建復雜的DC 電源波形，( 下圖) 仿 真由于DC 電源線上大的涌入電流和噪聲導致的電壓下跌。

泰克直流電源KEITHLEY 2260B系列主要規格型號
