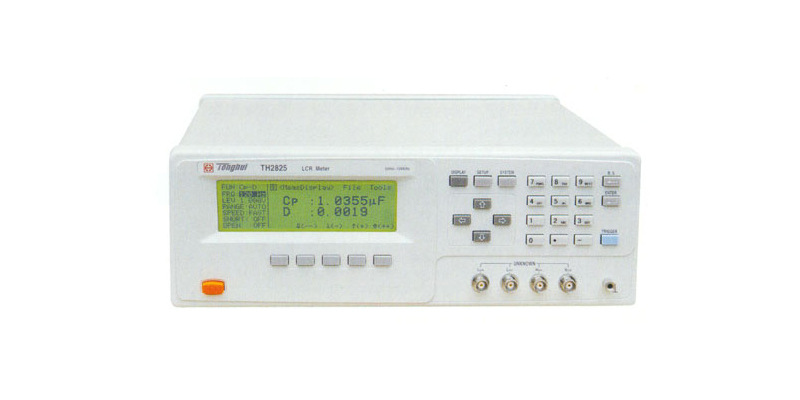

常州同惠 TH2825A LCR數字電橋?
TH2825A LCR數字電橋?簡單介紹
TH2825A LCR數字電橋是新一代元件參數測試儀器，可提供高達15ms/次的測量速度。50hz-100hz十點測試頻率，以1mv步進的0.01V-1.0V可編程信號電平。5位讀書分辨率。TH2825LCR數字電橋具有多種源內阻選擇和強大的測試功能，可滿足生產線質量保證，進貨檢驗及元件設計和評估的測量要求。
TH2825A LCR數字電橋詳細介紹：
■ 超高速測量：15ms(測試頻率≥100Hz時)
■ 240×64 點陣LCD 顯示
■ 人性化引導式操作界面
■ 50Hz－100kHz, 10個典型測試頻率
■ 10mVrms—1.0Vrms可編程測試電平
■ 內部-5VDC~+5VDC偏壓源或最大達200mA的DC偏流源
■ 精確的負載校準功能
■ 5種可選源阻抗模式，便于兼容不同LCR表的測試*性
■ 4點頻率/電平/偏流列表掃描功能
■ 測試信號V/I監視功能
■ 變壓器參數測量能力（僅TH2825A）
■ 內建10檔比較器，分選及檔計數
■ 具有良品/不良品（Hi/Go/Low）比較判定功能和聲響報警
■ 鍵盤鎖功能
■ 自動LCZ 功能
■ 可儲存10 組儀器測試參數
■ 開機自動調用所保存的測試參數
■ 與Agilent 4263B 兼容的Handler 接口
■ 與Agilent 4263B 兼容的IEEE-488 控制命令
TH2825A LCR數字電橋簡要介紹：
■TH2825A LCR數字電橋運用了元件測試領域的新技術，測試能力可達國際同類產品的水平，提供了的最高測量速度15ms/次，尤其是解決了長期困擾測試部門低頻測試速度慢的難題，為低頻元件如電解電容器、陶瓷電容器、變壓器的高速測試提供了解決方案。多種可選的信號源阻抗模式
■不同LCR 表由于輸出阻抗的不同可能得到不同的測試結果，TH2825/TH2825A 提供五種可選的阻抗模式以適應不同的需要，保證不同儀表間測試結果的*性。恒電平模式適用于多層陶瓷電容器(MLCC)的測量
■ 陶瓷電容器（ MLCC ） 對測試信號電平極為敏感，TH2825/TH2825A 能以恒定的高電平測試信號高速測量大數值的陶瓷電容器，允許在恒定1kHz/1Vrms 條件下對高達30μF 的MLCC 進行測試，100Hz 測量可對300μF 電容器提供恒定的1Vrms 測試信號。強大的變壓器測試能力
■TH2825A 具備變壓器測試能力，使用專門的變壓器測試夾具，無須改變測試線方式便可方便地測量匝數比（N，1/N）、互感（M）、初次級電感（L2A、L2B），初次級直流電阻（DCR、DCR2）。儀器提供可調節的最大為200mA 的直流偏置電流（TH2825/A 均可提供），可方便地用于通訊變壓器和小功率扼流圈的測試。
與知名儀表的接口兼容性
■ 該產品提供的HANDLER、GPIB 接口及GPIB 接口命令與Agilent 4263B *兼容，為與4263B 的互換提供了良好的條件。
常州同惠 TH2825A LCR數字電橋技術參數：
| TH2825 | TH2825A | |
測量功能 | |||
測試參數 | LCR | |Z|,R, X, G, B, C, L, Q, D, θ(deg), θ(rad) | |
變壓器 | ------ | DCR, DCR2，M, Turns, N，1/N，L2A，L2B | |
TH2825型LCR數字電橋基本準確度 | 0.1% | ||
等效電路 | 串聯, 并聯 | ||
數學功能 | 值偏差, 百分比偏差 | ||
量程方式 | 自動, 保持, 手動切換 | ||
觸發方式 | 內部, 手動, 外部，總線 | ||
測量時間 | 快速: 15ms（注1）, 中速: 66ms, 慢速: | ||
| 500ms | ||
平均次數 | 1—255 | ||
校準功能 | 開路, 短路, 負載校正 | ||
測試端配置 | 五端 | ||
列表掃描 | 4 點頻率, 電平, 直流偏置列表掃描測試 | ||
顯示方式 | 直讀, ΔABS, Δ%, V/I(電壓/電流監示) , 檔號及檔計數 | ||
顯示器 | 5 位分辨率，240×64 點陣LCD 顯示 | ||
測試信號 | |||
測試信號頻率 | 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz, 50kHz,100kHz, 共10 點 | ||
輸出阻抗 | 25Ω，50Ω，100Ω， 25Ω/100Ω，C.V. （恒壓） | ||
測試信號電平 | 10 mVrms—1.0 Vrms, 1mV 步進 | ||
|
| 固定±2VDC， | |
直流偏置源 | ------ | 0~±5VDC 可調 | |
|
| 當25? 內阻時， | |
|
| ±200mA Max | |
測量顯示范圍 | |||
|Z|, R, X | 0.0001 Ω — 99.999M? | ||
G, B | 0.0001 μS — 999.99 S | ||
C | 0.001 pF — 1.9999 F | ||
L | 0.001 μH — 99.99 kH | ||
D | 0.0001 — 9.9999 | ||
Q | 0.0001 — 99999 | ||
θ (DEG) | -179.99o — 179.99 o | ||
θ (RAD) | -3.1416 — 3.1416 | ||
Δ% | -99.999% — 999.999% | ||
N,1/N | ------ | 0.001—999.99 | |
DCR | ------ | 0.1 mΩ—199.99 k? | |
M,L2 | ------ | 0.001 μH—99.99 kH | |
比較器及接口 | |||
比較器 | 十檔：八檔合格，一檔不合格，一個附屬AUX 檔 | ||
上超/合格/下超比較器 | |||
存儲器 | 12 組內部儀器設定供存儲/調用 | ||
接口 | RS-232C, HANDLER, GPIB ( 選件) | ||
注1：快速測試時間包括A/D、計算、主/付參數比較判別、測試參數小字符顯示。若測
試參數大字符顯示，較快測試時間另加5ms。
TH2825A LCR數字電橋一般技術指標：
工作溫度
| 0°C－40°C | |
工作濕度 | ≤90%RH | |
電源要求 | 電壓 | 99V－242V |
頻率 | 47.5Hz－63Hz | |
功耗 | ≤ 30 VA | |
體積(W×H×D) | 350mm×122mm×418mm | |
重量 | 約4.5 kg | |
訂貨信息
TH2825LCR數字電橋
TH2825A 型高速LCR 數字電橋
隨機附件Instrument Accessories
TH26005 四端測試夾具
TH26011 四端開爾文測試電纜
TH26010 鍍金短路板
可用選件
TH26001 四端測試夾具
TH26005-2 四端測試夾具
TH26006 軸向元件測試夾具（與TH26005 配合使用）
TH26007 磁環測試夾具
TH26008 SMD 元件測試夾具
TH26009 SMD 元件測試鉗
TH26029A SMD 元件測試鉗
TH26012 變壓器測試夾具（僅用于TH2825A）
TH26004-1 四端開爾文測試電纜
TH10001 GPIB 接口板
