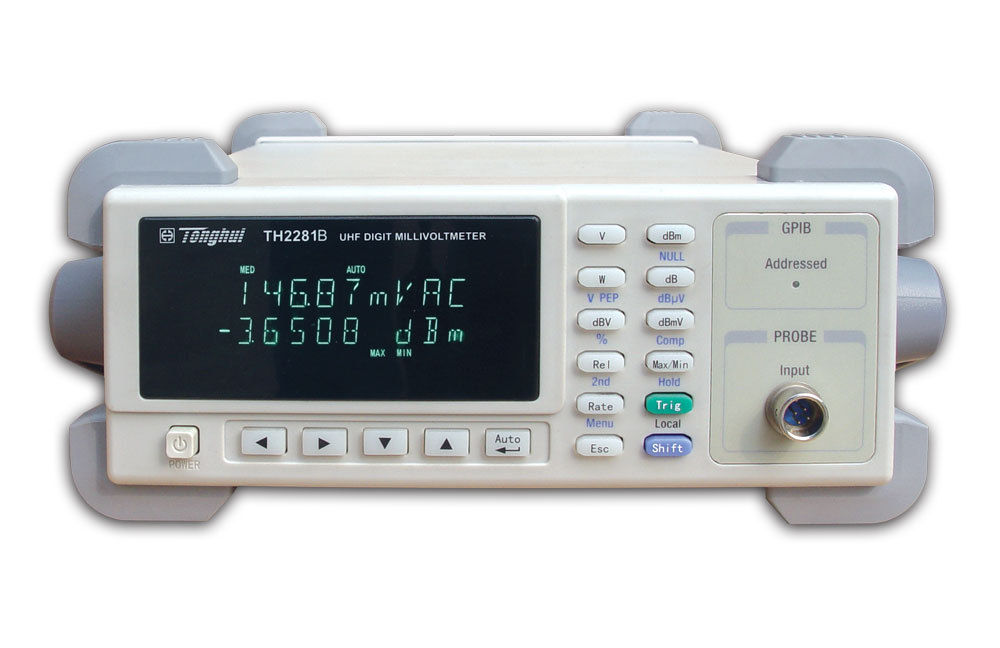

常州同惠TH2281交流毫伏表
常州同惠TH2281交流毫伏表
TH2281超高頻數字毫伏/功率表，其測試頻率范圍覆蓋了9kHz~3GHz，從而*電壓測量中低頻段至微波段測量全范圍覆蓋的空白。其裝備的同軸檢波器和探頭是射頻和微波實驗室、測試部門以及維護部門*的工具，因而在工廠、研究部門和學校都有廣泛的應用
常州同惠TH2281交流毫伏表特點
l測量頻率范圍：9kHz~3000MH（同軸檢波器）9kHz-1200MHz(探頭)
l測量電壓范圍：1mV~10V
l測量功率范圍：-47dBm~33dB、20nW-2W(50Ω負載)
l優良的頻率響應和電壓駐波數（VSWR）
l測量顯示功能：4½位雙讀數的清晰VFD顯示。主顯示一種讀數，副顯示可滾動調出其他讀數。
l值：mV、V、W、dBV、dBMV、dBμV、Vp-p相對值：dB、%、Max、Min、Comp
l自動量程和手動量程轉換功能
l具有自動調零功能
l標配USB-DEV接口，選配GPIB與RS232C接口，SCPI命令編程支持。
l軟件菜單設置：測量dB、%、Max Min、Comp參數值設置。接口功能設置：GPIB、RS232C接口波特率設置，結束符設置，GPIB地址設置
常州同惠TH2281交流毫伏表參數
產品型號 | TH2281 | TH2281A | TH2281B | |
輸入配置 | 射頻探頭，50Ω同軸三通，50Ω同軸檢波器，NJ型50Ω標準負載（兩個） | 50Ω同軸檢波器，NJ型50Ω標準負載（一個） | 射頻探頭，50Ω同軸三通，NJ型50Ω標準負載（一個） | |
接口 | 標配USB_DEV接口，選配GPIB與RS232C接口 | |||
基本準確度 | 讀數值的±2% | |||
輸入阻抗 | 低頻時同軸檢波器開路阻抗≥100kΩ,可插入50Ω同軸傳輸線和接50Ω終端負載測量電壓和功率。 | 低頻時探頭輸入阻抗≥100kΩ,插入50Ω負載同軸三通測量電壓和功率 | ||
測量電壓和功率量程 | 4mV、40mV、400mV、4V、10V | |||
-35dBm、-15dBm、5dBm、25dBm、33dBm | ||||
過載電壓 | AC≤15Vrms DC≤50V | |||
頻率響應誤差 | 9kHz~200MHz（讀數值的4%+滿量程的0.5%） 2.5GHz~3GHz（讀數值的14%+滿量程的0.5%） | 9kHz~200MHz（讀數值的4%+滿量程的0.5% 200kHz~800MHz（讀數值的8%+滿量程的0.5%） 800kHz~1000MHz（讀數值的10%+滿量程的0.5%） 1000kHz~1200MHz（讀數值的12%+滿量程的0.5%） | ||
駐波系數（VSWR） | 9kHz~200MHz 1.04 200MHz~1GHz 1.06 1GHz-1.6GHz 1.14 1.6GHz-2GHz 1.26 2GHz-2.5GHz 1.35 2.5GHz~3GHz 1.4 | 9kHz~200MHz 1.10 | ||
工作溫度、濕度 | 0℃－40℃, ≤ 90%RH | |||
電源要求 | 電壓 | 198V－242V | ||
頻率 | 47.5Hz－52.5Hz | |||
功耗 | ≤ 5VA | |||
體積(W×H×D) | 225mm×100mm×355mm | |||
重量 | 約2.5kg | |||
常州同惠TH2281交流毫伏表訂購信息
三芯電源線 中式 |
|
TH19003 射頻探頭 | |
TH19005 50Ω同軸三通 | |
TH19006 NJ型50Ω同軸負載（2W） | |
