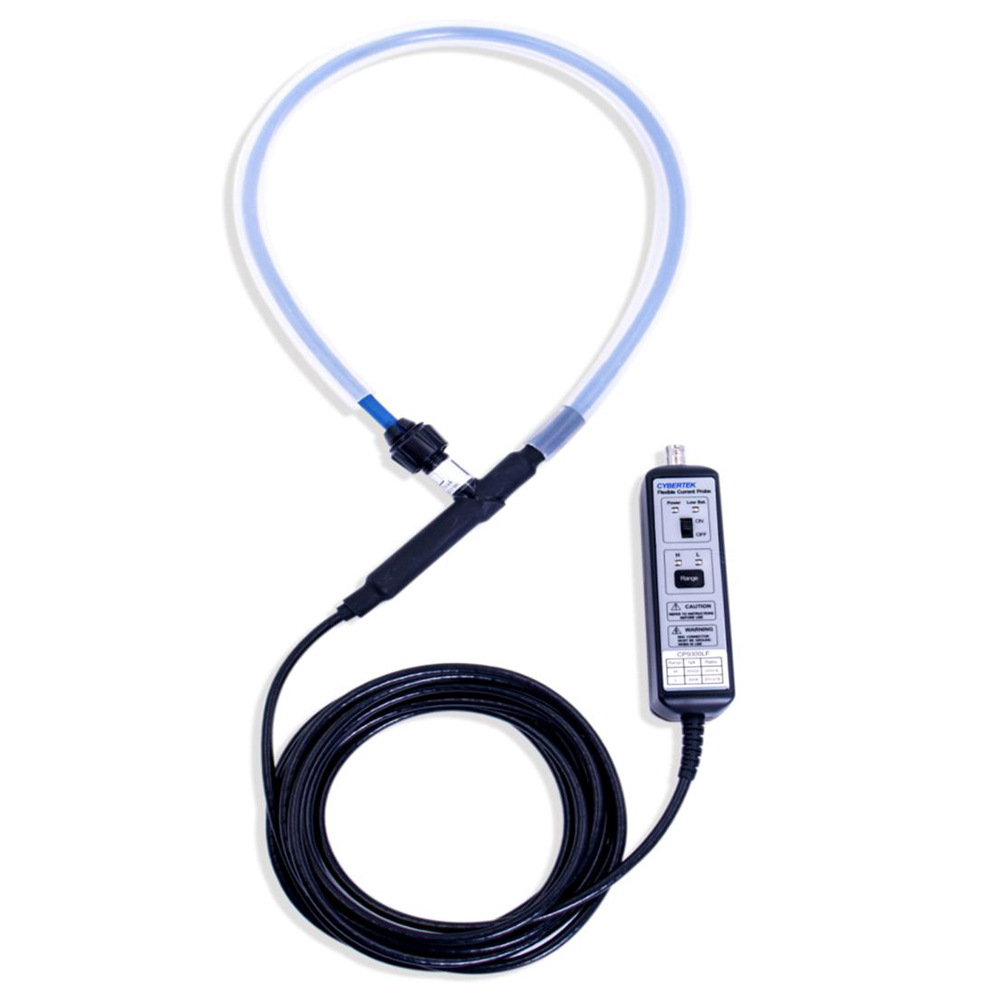

深圳知用 CP9000LF系列 示波器柔性電流探頭?
CP9000LF系列 示波器柔性電流探頭產品概述
CP9000LF系列柔性電流探頭采用雙量程設計的低頻柔性探頭?？梢詫?shí)現寬廣的電流測量范圍，量程設計從60A到60kA的測量范圍，環中間保證精度1%，整個環內精度（環交界處除外）典型值2%，帶寬高達600kHz(700mm線圈周長)或者1MHz(300 mm線圈周長)，探頭環外徑典型值8mm，耐壓值高達10kVpk，非常適合低頻大電流，大功率測試場合。其主要特點包括：線圈輕巧柔軟且可以自由插拔，可以探測到許多硬制探頭無法達到的地方,輕而易舉的實現與被測對象連接；插入損耗幾乎為零，僅為幾個皮亨，對被測對象近乎為零的干擾；標準的BNC輸出接口，很方便實現與示波器，數據采集器，數字電壓表等連接，觀測電流波形；9V電池供電或者外部12V DC電源供電，使用更加靈活方便；過流報警功能，更具人性化設計；探頭環和連接線長度可以根據客戶要求定制，滿足特殊場合測試要求。
深圳知用 CP9000LF系列 示波器柔性電流探頭? 技術參數
型號 |
靈敏度(mV/A) |
峰 值電流(A) | 最大噪聲 (mVrms) |
低頻帶寬 -3dB(Hz) |
相移 (50Hz) | Peak di/dt(kA/us) |
高頻帶寬-3dB | |||||
X10 |
X1 |
X10 |
X1 |
X10 |
X1 |
X10 |
X1 |
300mm |
700mm | |||
CP9060LF | 100 | 10 | 60 | 600 | 3 | 1 | 0.45 | <0.85° | 0.015 | 0.25 |
1MHz |
600kHz |
CP9120LF | 50 | 5 | 120 | 1200 | 3 | 1 | 0.23 | <0.5° | 0.03 | 0.5 | ||
CP9300LF | 20 | 2 | 300 | 3000 | 2 | 1 | 0.15 | <0.35° | 0.1 | 1.2 | ||
CP9600LF | 10 | 1 | 600 | 6000 | 2 | 1 | 0.1 | <0.25° | 0.2 | 2.5 | ||
CP9121LF | 5 | 0.5 | 1.2k | 12k | 2 | 1 | 0.08 | <0.2° | 0.4 | 5 | ||
CP9301LF | 2 | 0.2 | 3k | 30k | 1 | 0.5 | 0.07 | <0.18° | 0.9 | 6 | ||
CP9601LF | 1 | 0.1 | 6k | 60k | 1 | 0.5 | 0.07 | <0.18° | 1.8 | 6 | ||
典型精度 | ±1% |
最大輸出電壓 | ±6Vpk |
探頭環耐壓值 | 10kVpk |
終端負載要求 | ≥100KΩ |
供電方式 | 9V電池或者外部DC12V電源（標配適配器） |
安全符合標準 | EN61010-1：2010 |
EMC符合標準 | EN61326-1：2013 EN61000-3-2：2014 EN61000-3-3：2013 |
