示波器怎樣穩定顯示觸發波形

  我們在與客戶交流時，客戶會談到當他們用ZDS2022示波器對一些協議進行觸發時，會遇到屏幕不能穩定顯示觸發波形的問題。

ZDS2022具有強大的21種協議觸發功能，那這種現象到底是什么原因導致的呢？

    我們輸入一個CAN協議信號，按下【Trigger】鍵將觸發類型設置為CAN協議，在“協議參數”中檢查觸發源、總線類型等設置是否正確，此時觸發模式為開始位觸發，按下【MENU BACK】，返回到主界面，發現CAN協議并沒有穩定觸發，因為此時觸發方式為自動觸發！我們將觸發方式設為普通觸發，可見屏幕的觸發波形非常穩定，波形每次都會在開始位觸發。而默認的自動觸發方式，則是在等待一段時間后，若沒有符合條件的觸發事件出現，就會強制觸發并采樣波形，故觸發位置是非常隨機的，往往會導致波形顯示不穩定。

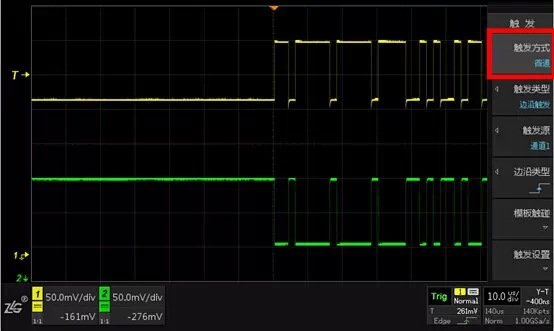

圖  將觸發方式設置為普通觸發

       當我們想要利用觸發功能找到自己想要的波段時，要注意首先將觸發方式設為普通觸發。ZDS2022示波器，21種協議觸發方式，*免費開放，值得擁有！
