美國OMEGA熱電隅線護套等相關介紹

更新時間：2017-03-30 點擊次數：1958

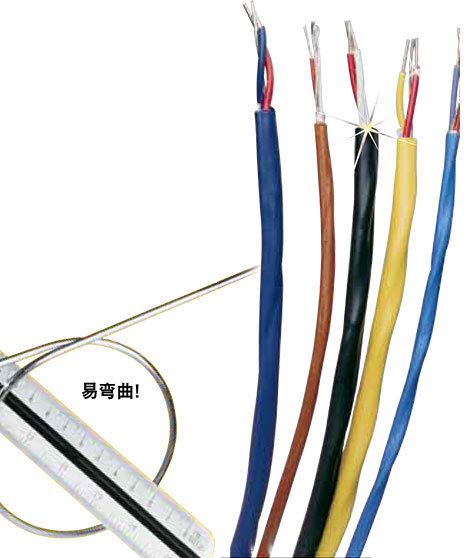

美國OMEGA熱電隅線介紹

溫度范圍

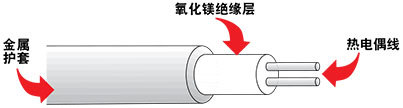

OMEGACLAD®是由緊密的MgO絕緣層、熱電偶線和金屬護套三個部分構成的系統。有四個因素決定 OMEGACLAD®組件的可用工作溫度。

護套材料的特性

熱電偶組件的直徑和構造

熱電偶線的范圍（見誤差表）

絕緣層的zui高工作溫度。在使用MgO 絕緣層的情況下，zui高工作溫度超過 1650?C (3000?F)

護套材料的規格

*僅用于氧化、真空或惰性環境

導體尺寸等效關系

線規	AWG		SWG		線規號	AWG		SWG
線規	英寸	mm	英寸	mm	線規號	英寸	mm	英寸	mm
0	0.3249	8.25	0.324	8.23	23	0.0226	0.574	0.024	0.610
1	0.2893	7.35	0.300	7.62	24	0.0201	0.511	0.022	0.559
2	0.2576	6.54	0.276	7.01	25	0.0179	0.455	0.020	0.508
3	0.2294	5.83	0.252	6.40	26	0.0159	0.404	0.0180	0.457
4	0.2043	5.19	0.232	5.89	27	0.0142	0.361	0.0164	0.417
5	0.1819	4.62	0.212	5.38	28	0.0126	0.320	0.0148	0.376
6	0.1620	4.11	0.192	4.88	29	0.0113	0.287	0.0136	0.345
7	0.1443	3.67	0.176	4.47	30	0.0100	0.254	0.0124	0.315
8	0.1285	3.26	0.160	4.06	31	0.0089	0.226	0.0116	0.295
9	0.1144	2.91	0.144	3.66	32	0.0080	0.203	0.0108	0.274
10	0.1019	2.59	0.128	3.25	33	0.0071	0.180	0.0100	0.254
11	0.0907	2.30	0.116	2.95	34	0.0063	0.160	0.0092	0.234
12	0.0808	2.05	0.104	2.64	35	0.0056	0.142	0.0084	0.213
13	0.0720	1.83	0.092	2.34	36	0.0050	0.127	0.0076	0.193
14	0.0641	1.63	0.080	2.03	37	0.0045	0.114	0.0068	0.173
15	0.0571	1.45	0.072	1.83	38	0.0040	0.102	0.0060	0.152
16	0.0508	1.29	0.064	1.63	39	0.0035	0.089	0.0052	1.32
17	0.0453	1.15	0.056	1.42	40	0.0031	0.079	0.0048	0.122
18	0.0403	1.02	0.048	1.22	41	0.0028	0.071	0.0044	0.112
19	0.0359	0.912	0.040	1.02	42	0.0025	0.064	0.0040	0.102
20	0.0320	0.813	0.036	0.914	43	0.0022	0.056	0.0036	0.091
21	0.0285	0.724	0.032	0.813	44	0.0020	0.051	0.0032	0.081
22	0.0253	0.643	0.028	0.711	45	0.0018	0.046	0.0028	0.071
AWG =美國線規 SWG =（英國）標準線規			若要從AWG轉換到SWG：從相應的AWG確定以英寸為單位的線徑。若要將30 AWG轉換為SWG，確定30 AWG的直徑為0.0100"，等同于33 SWG。

OMEGACLAD®的上限溫度[?C (?F)]與護套直徑的關系

有保護的裸線熱電偶的上限溫度[?C (?F)]與線徑的關系
