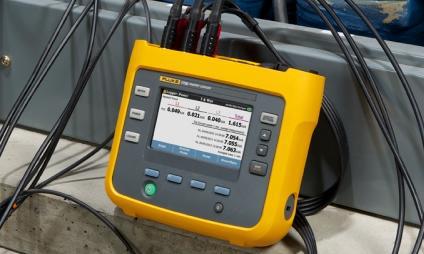

Fluke 1730三相電能質量分析儀的應用

負載研究

   了解當設備的各部分在容量zui低和zui高的情況下運行時，分別消耗了多少能源。在添加其他負載前，請檢查電路的容量（針對此流程有多種標準）。負載研究還可以確定以下情況：您可能會超出電路允許的zui大負載，或達到了電力公司約定的峰值需求。為了方便起見，有些負載研究僅測量電流，這樣可使測量設備的安裝變得快捷簡單。通常情況下，進行 30 天的負載調查，以便能在測試過程中接觸所有典型的負載條件。

能源調查

   對于能源調查，用戶經常會詢問應對那些部分進行測量。答案是測量設施內的多個點。從主要的饋線開始；將此處測量的功率和能源結果與電表的讀數進行比較，確認電費是否正確。然后向下游移動到較大的負載；通過進戶線下游配電柜的電流額定值，用戶應該可以輕松識別這些負載。對多點進行測量可讓用戶全面了解待開發設施不同部分的能源使用情況。用戶常問的第二個問題是：能源調查要持續多久。調查時間取決于具體的設備，但是用戶讓自己的調查期達到典型的設備活動周期。如果設備運行一個工作周（五天），在周末停機，那么為期七天的調查就很有可能捕獲典型的狀態。如果設備每天連續運行 24 個小時，每年 365 天，那么，只要您沒有設置計劃的維護時段，一天就足以反映出能源的使用情況。要全面了解設施的能源使用情況，用戶并不需要在設施中消耗能源的每個點同步進行測量。要全面了解這一信息，僅需挑選幾處進行測量，然后在動態時間范圍內進行對比即可。例如，您可以將某個典型的星期二上午 6:00 到午夜 12:00 的進戶線結果與設施中較大負載的結果進行對比。通常情況下，這些分析結果之間有一定的關聯性。

功率和能源記錄

   當設備的某部分運行時，它會立即消耗一定的電量（以瓦 (W) 或千瓦 (kW) 為單位）。運行期間，消耗的電量會累積，被稱為消耗的電能（以千瓦時 (kWh)為單位）。電能是電力公司有償提供的商品；電力公司會提供每千瓦時收費的標準。電力公司可能還要收取其他費用（例如峰值需求費），峰值需求是特定時間段（通常為 15 或 30 分鐘）的zui大電力需求。此外，還有功率因數收費，這取決于設施中的容性負載或感性負載的效果。通常情況下，對峰值需求和功率因數進行優化會降低每月的電費。1730 三相電能量記錄儀可以測量和區分這些負載的特性，從而讓您可以分析結果并省錢。

簡化的負載研究

   如果進行電壓連接很困難或不現實，那么簡單的負載研究功能可讓用戶執行簡化的負載研究（僅測量電流）。用戶可以輸入預期的額定電壓，以創建模擬的功率研究。為了地研究功率和能源，用戶需要同時監測電壓和電流，但是這一簡單的方法在某些情況下很實用。
