充電樁測試之交流充電樁車輛互操作性測試設備

更新時間：2017-03-07 點擊次數：2666

交流充電樁車輛互操作性測試設備

一．交流充電樁測試

利用車輛控制電路模擬盒測試交流充電樁的輸出電壓、充電控制過程、異常充電狀態以及連接控制時序等，測試條件可包含額定工況和參數公差范圍外的失效測試，檢測系統圖如下

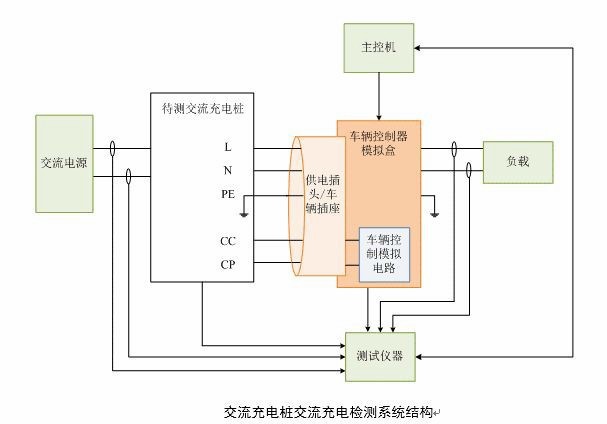

圖 1 交流充電樁充電檢測系統結構圖

二．車輛測試

利用交流充電樁模擬控制盒測試直流車輛的接口連接時序與狀態，實時監測充電啟動，充

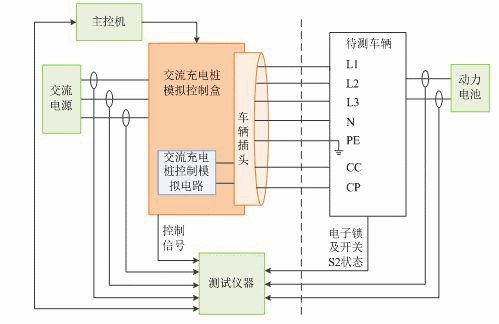

電過程中，充電結束的正常及異常控制時序等測試條件可包含額定工況下和參數公差范圍外的失效測試，系統圖如下：

三．所需測試設備

序號

設備名稱

主要功能

型號

備注

交流充電樁接口柜

可模擬交流充電樁測試電路,帶有充電槍

標準接口，實現充電樁與車接口連接狀態及各個觸點的仿真和狀態數據采集，可滿足 L 、N、CC、CP、PE各個觸點及開關 S 通斷的仿真模擬；可模擬各種回路電阻變化，實現各路故障及正常狀態仿真；車載充電機及車載車輛測試使用。

CDJK-32A

（單相）

CDJK-63A

（三相）

必配

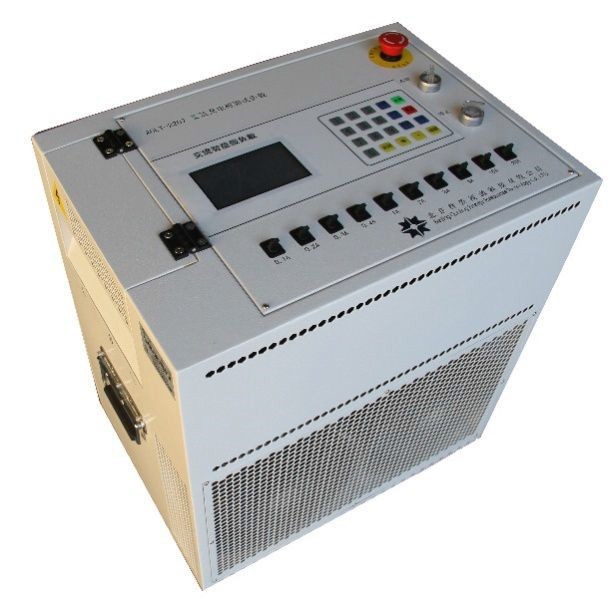

交流負載

模擬電池充電受電過程，連續可調，可以多模塊并聯使用。
可以模擬電池充電狀態的可調電阻負載。

ACLT-2207

（單相）

ACLT-3833H

（三相）

必配

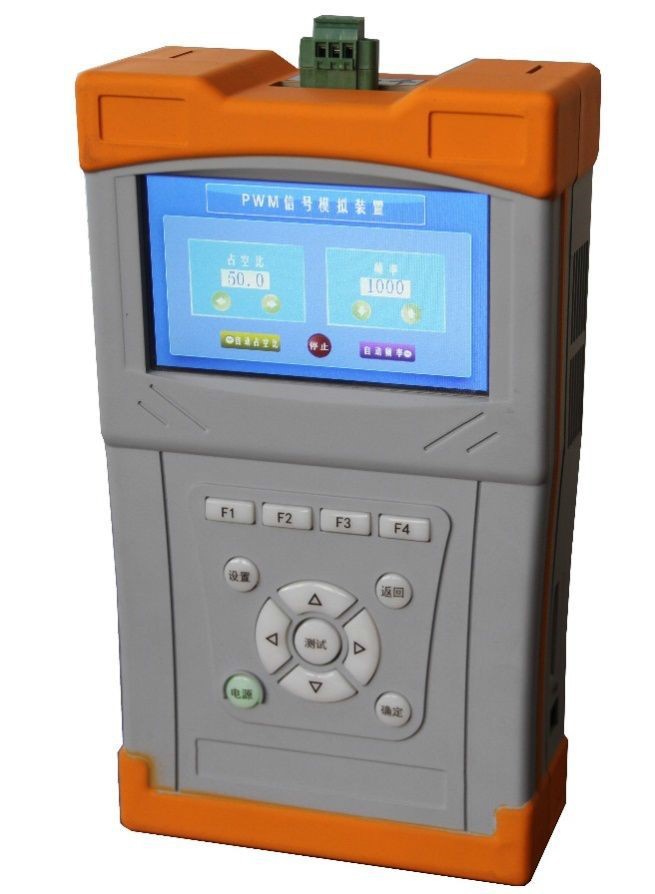

PWM信

號模擬器

模擬12V PWM 信號及12V 輔助電源，車載充電機所需 PWM 信號模擬，做占空比測試及 PWM 頻率測試。

PWM1000

必配

多通道功

率分析儀

測量充電機輸出側的電壓、電流、功率以

及負載側輸入的電壓、電流、功率等。

PA6000

多通道，

可選配

16 通道錄波儀

采集并記錄系統中測量點的電壓、電流、

功率等的突變點及變化維持時間以及一周期內所用的突變狀態。

DL-850

多通道，可選配

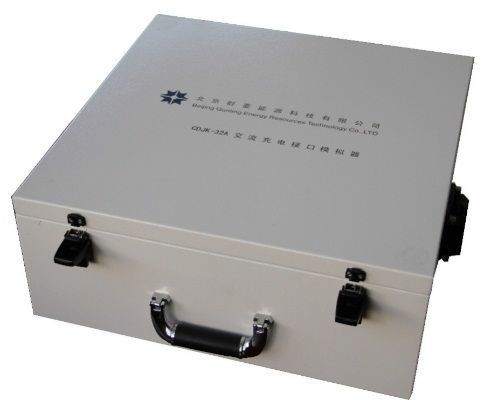

1.交流充電樁接口模擬器CDJK-32A（單相）/ CDJK-63A（三相）

交流充電樁接口模擬器：可以模擬交流充電樁測試電路,帶有充電槍標準接口，實現充電樁與車接口連接狀態及各個觸點的仿真和狀態數據采集，可滿足 L 、N、CC、CP、PE 各個觸點及開關 S 通斷的仿真模擬；可以模擬各種回路電阻變化，實現各路故障及正常狀態仿真；車載充電機及車載車輛測試使用。
